萬能方箱,方箱

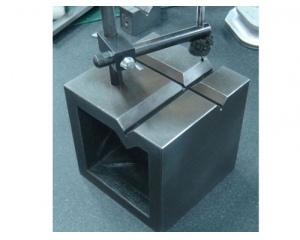

　　萬能方箱用途：主要用于零部件的平行度、垂直度等的檢驗和劃線。方箱是用鑄鐵或鋼材制成的具體6個工作面的空腔正方體，其中一個工作面上有V型槽。
鑄鐵方箱要求：方箱各工作面不能有銹跡、劃痕、裂紋、凹陷以及影響計量性能的其他缺陷。非工作面應清砂涂漆，棱邊倒角。在方箱內壁應有標牌，并標有規格尺寸，級別出廠編號、制造廠名稱。
萬能方箱精度：對于刮制方箱除檢定平面度外，還要用涂色法檢定接觸斑點。在邊長為25mm任意正方形內斑點數為：1級、2級不少于25點；3級不少于20點。
萬能方箱檢定方法：對于邊長為315mm及以下的方箱，檢定時在方箱被檢面的兩端各放置1mm的量塊，把刀口形直尺放在量塊工作面上，然后在其各被檢點處用量塊試塞，當量塊組剛剛塞入時的尺寸與兩端量塊尺寸之差為該被檢點對兩端之間的偏差。這一檢定還應在方箱工作面的縱向、橫向和對角線方向的幾個截面上進行。在測得的各個位置的直線中誤差方向一致時取其最大值，當誤差方向不一致時取其最大正差與最大負差絕對值之和，為該受檢面平面的平面度。
萬能方箱規格：
