鉚焊平板
】 產品詳細參數 瀏覽 873 次

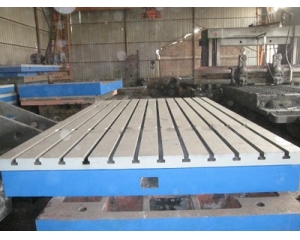

鉚焊平板用途：用于鉚焊工藝的基礎平板，工作面上有孔和T型槽，孔主要用來清理鉚焊時的一些鐵渣和焊接廢棄物，T型槽主要是用來固定焊接件。
鉚焊平板材質：高強度鑄鐵HT200-300。 工作面硬度為HB170-240，經過兩次人工處理（人工退火600度-700度和自然時效2-3年）使用該產品 的精度穩定，耐磨性能好。
鉚焊平板規格：100*100—3000*6000，（特殊規格根據需方圖紙制作）。
鉚焊平板精度：按國家標準計量檢定規程執行，分別為0、1、2、3四個等級。
按JB/T7974-1999標準制造，產品制成筋板式和箱體式，工作面有長方形、正方形，材料HT200-300，QT400-600，ZG15-45。工作面采用刮研工藝，工作面上可加工V形、T形、U形槽、燕尾槽、圓孔、長孔等。平板是用于工件檢測或劃線的平面基準量具。平板安裝就調至水平板、負荷均勻分布于各支點上。環境溫度（20±5）℃。使用時應避免振動
|
規格（長×寬）mm |
精度等級 |
||
|
1級 |
2級 |
3級 |
|
|
平面度公差（um） |
|||
|
200×200 |
10 |
20 |
50 |
|
300×200 |
12 |
24 |
60 |
|
300×300 |
12 |
24 |
60 |
|
300×400 |
12 |
24 |
60 |
|
400×400 |
12 |
24 |
60 |
|
400×600 |
14 |
28 |
70 |
|
500×500 |
14 |
28 |
70 |
|
500×600 |
14 |
28 |
70 |
|
500×800 |
16 |
32 |
80 |
|
600×800 |
16 |
32 |
80 |
|
600×900 |
16 |
32 |
80 |
|
1000×750 |
18 |
36 |
90 |
|
1000×1000 |
20 |
39 |
96 |
|
1000×1200 |
20 |
40 |
100 |
|
1000×1500 |
|||
